前言

1 范圍

2 規范性引用文件

3 術語和定義

4 作業流程

5 工藝要求

6 配件修換原則

7 質量保證

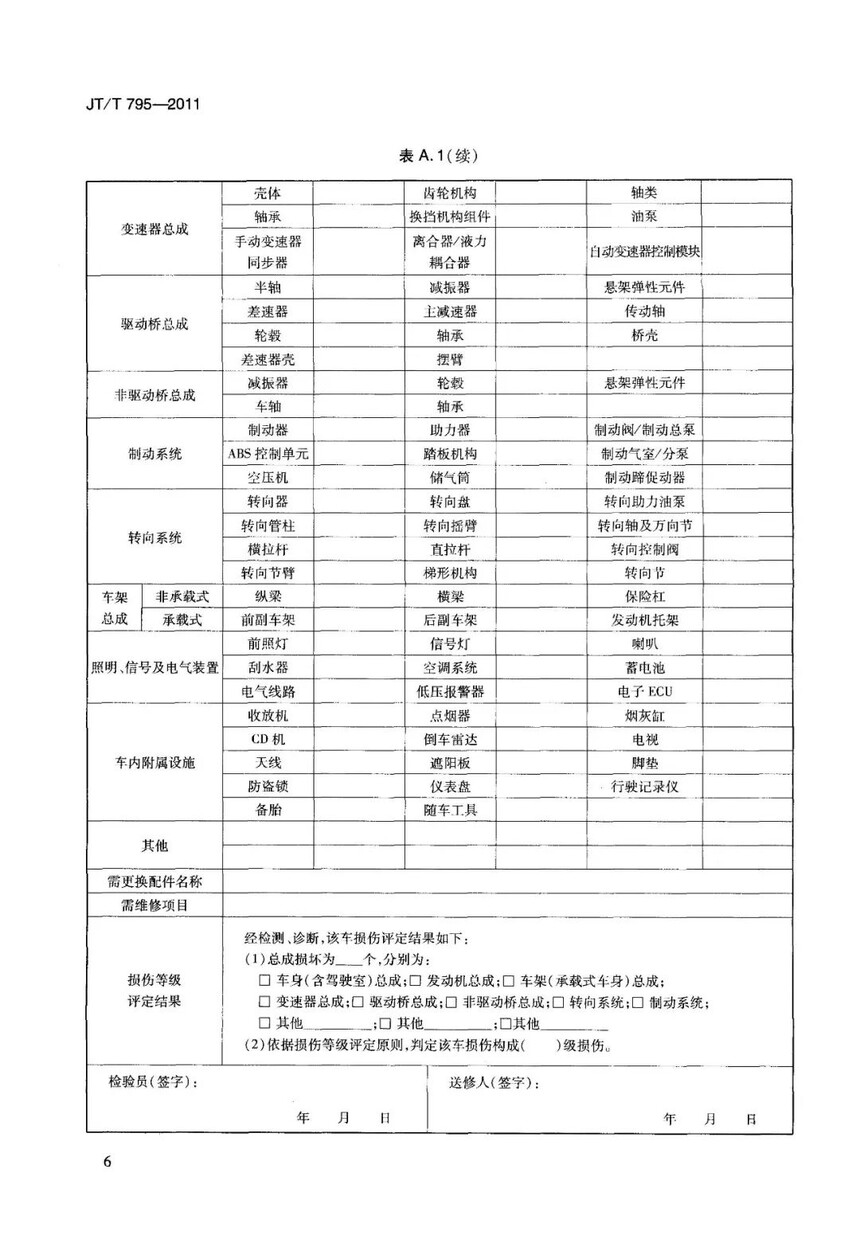

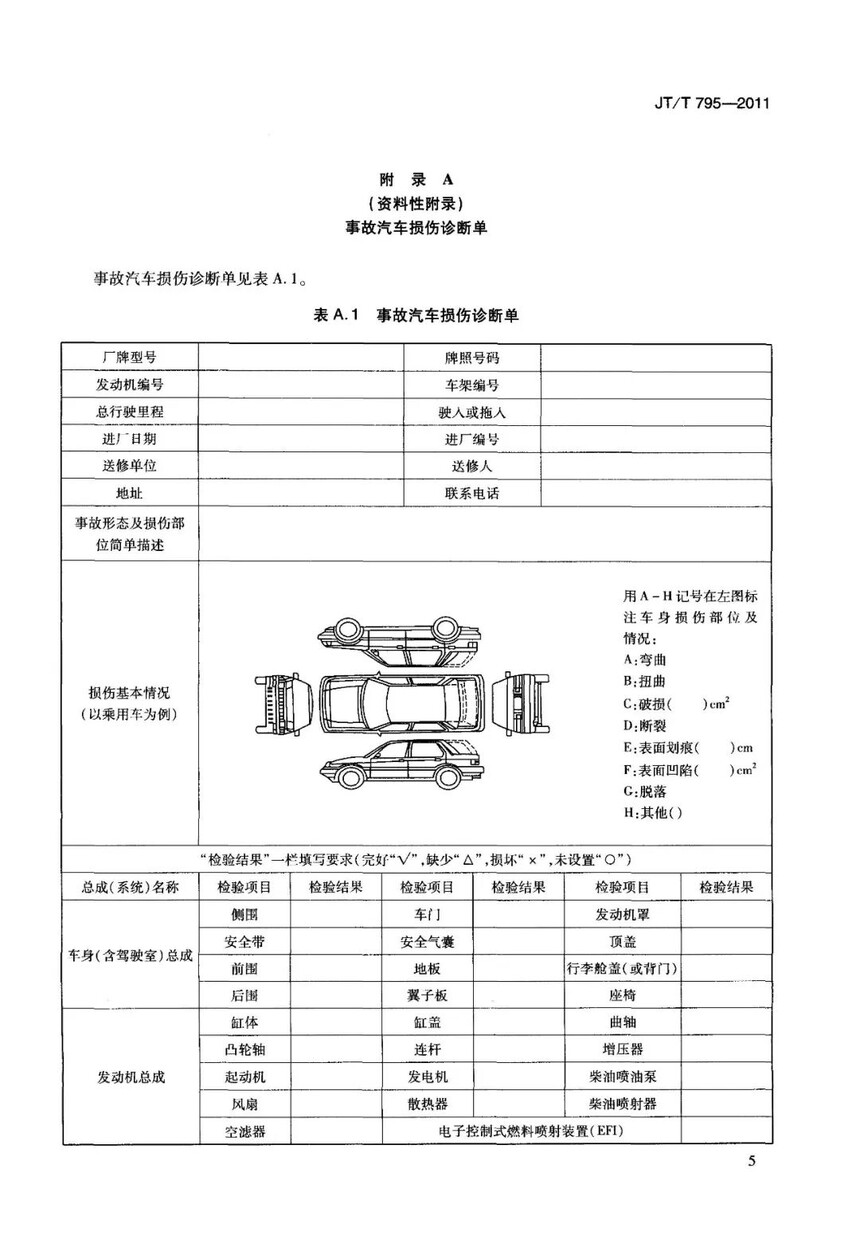

附錄A（資料性附錄）事故汽車損傷診斷單

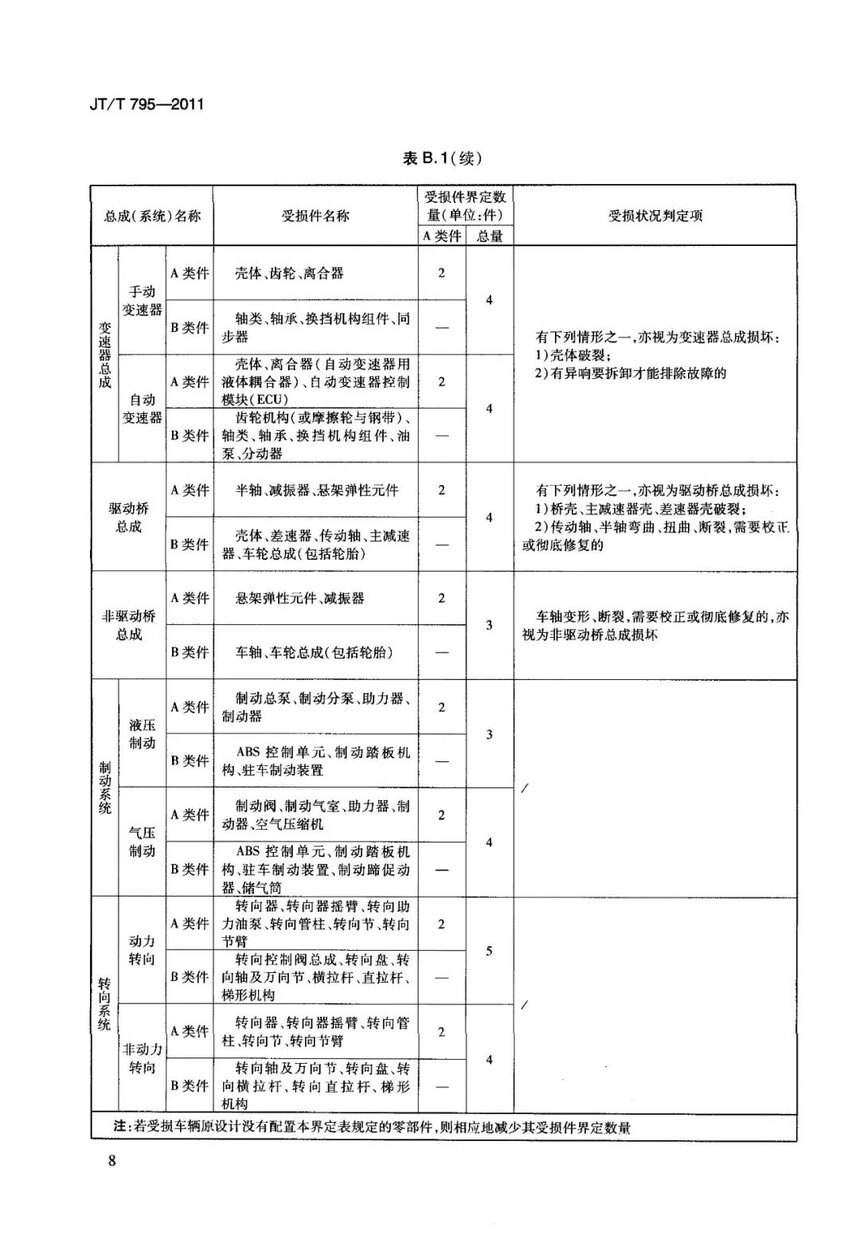

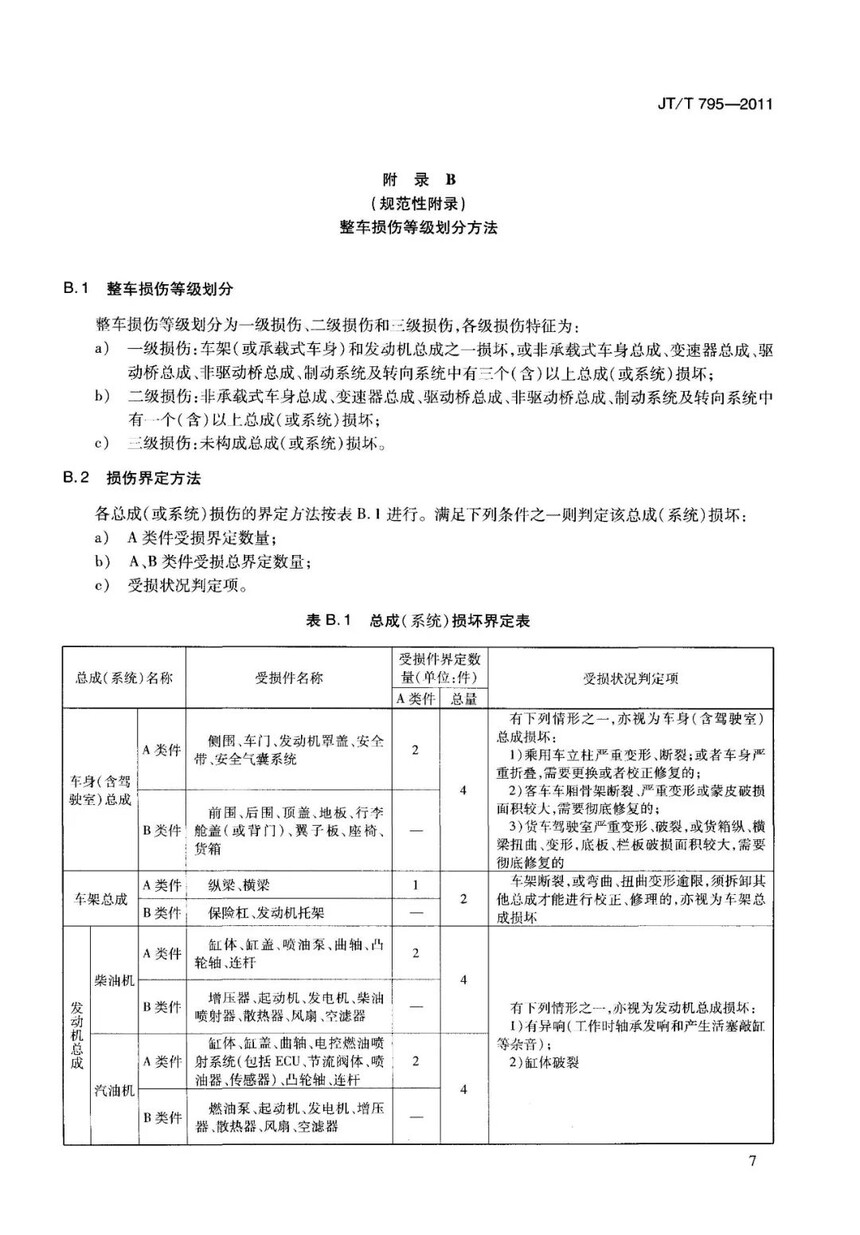

附錄B（規范性附錄）整車損傷等級劃分方法

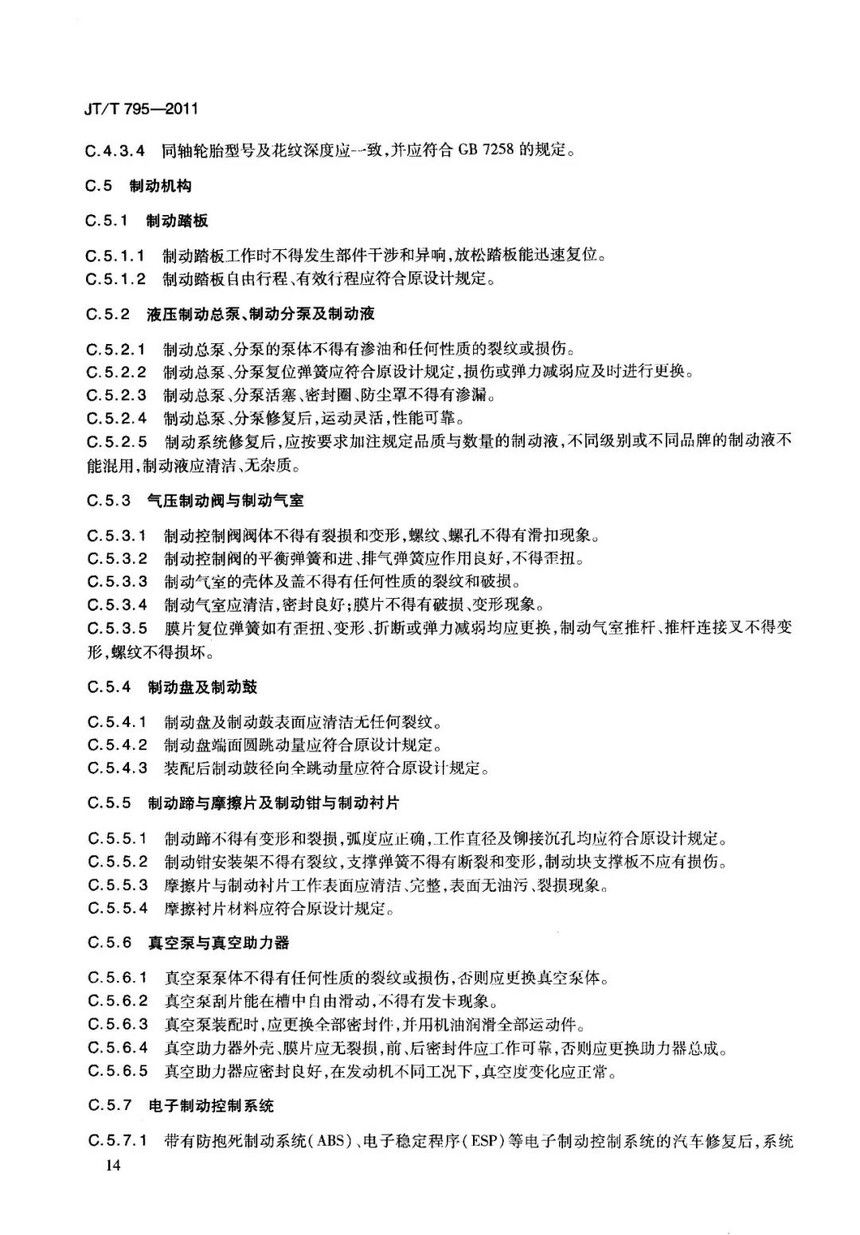

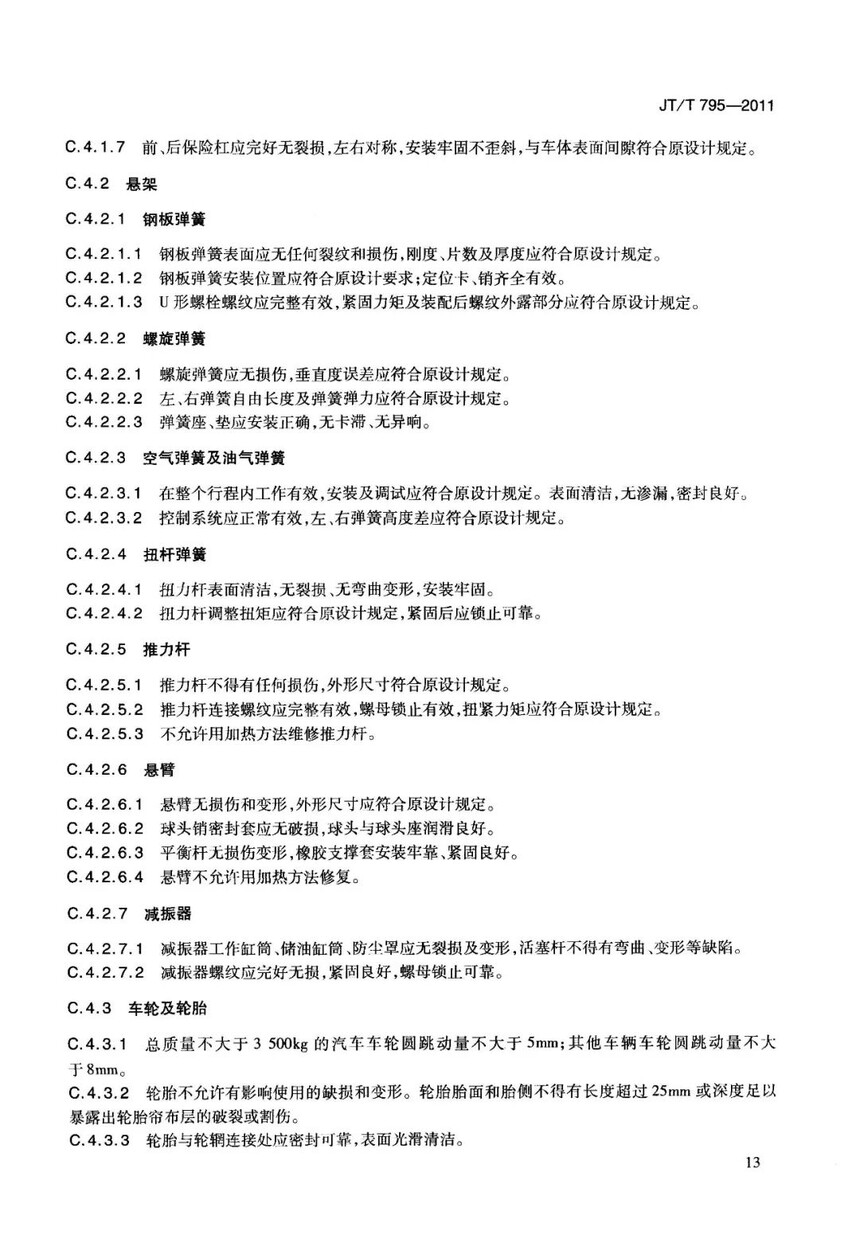

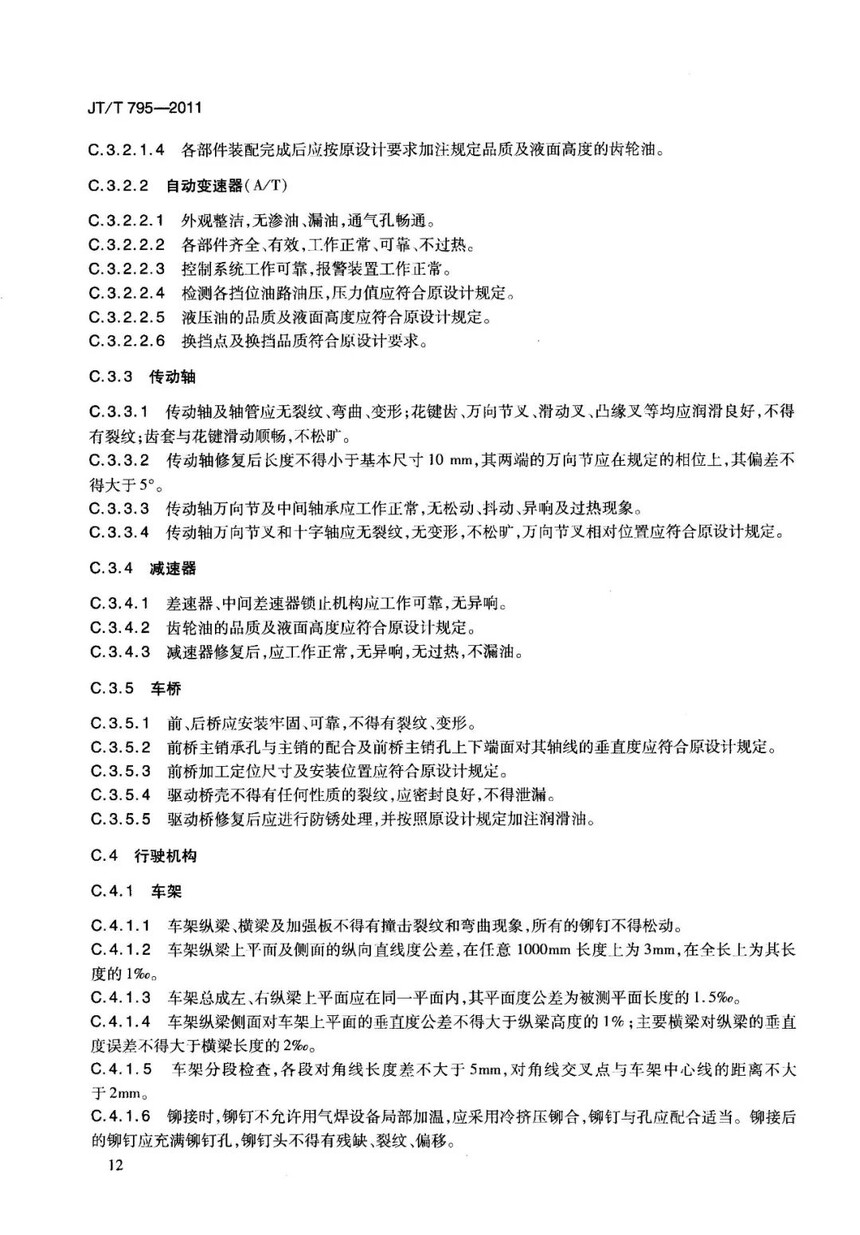

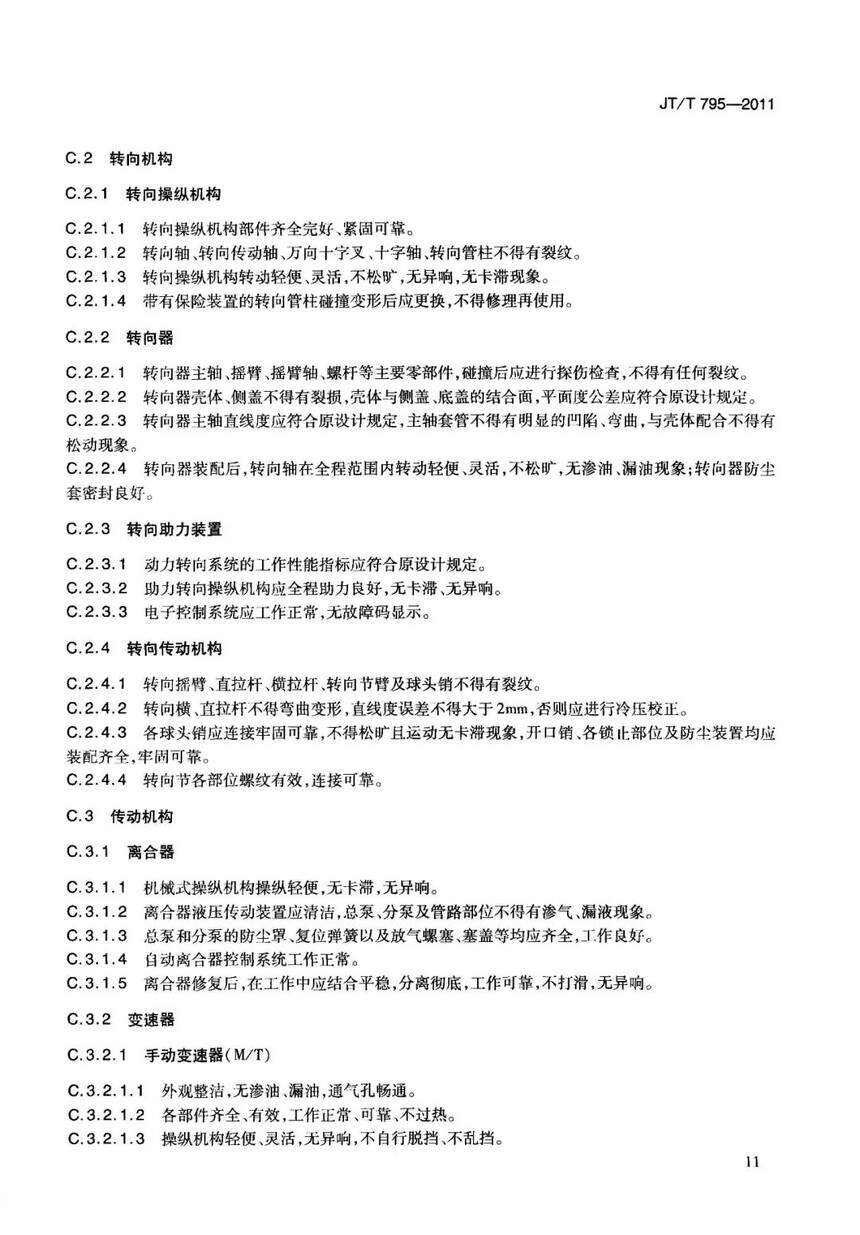

附錄C（規范性附錄）過程檢驗技術要求

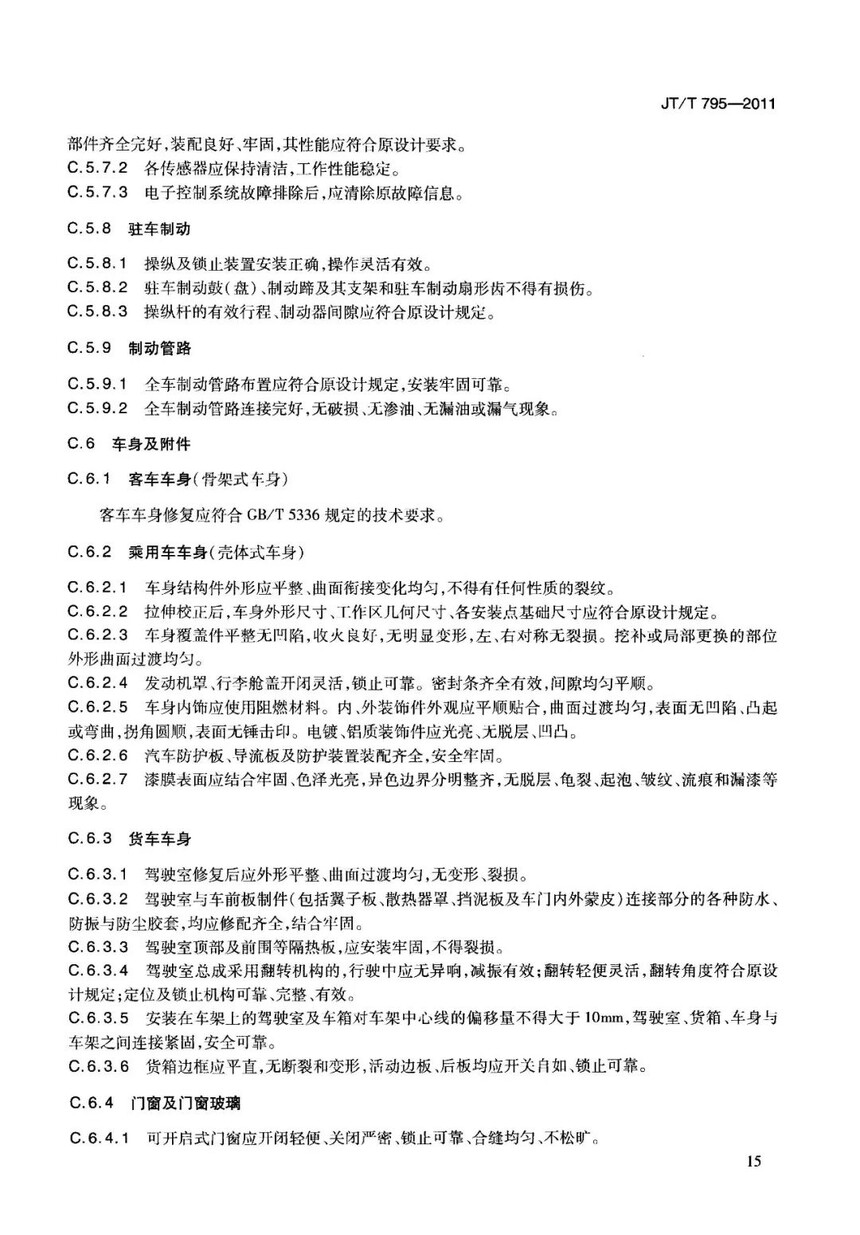

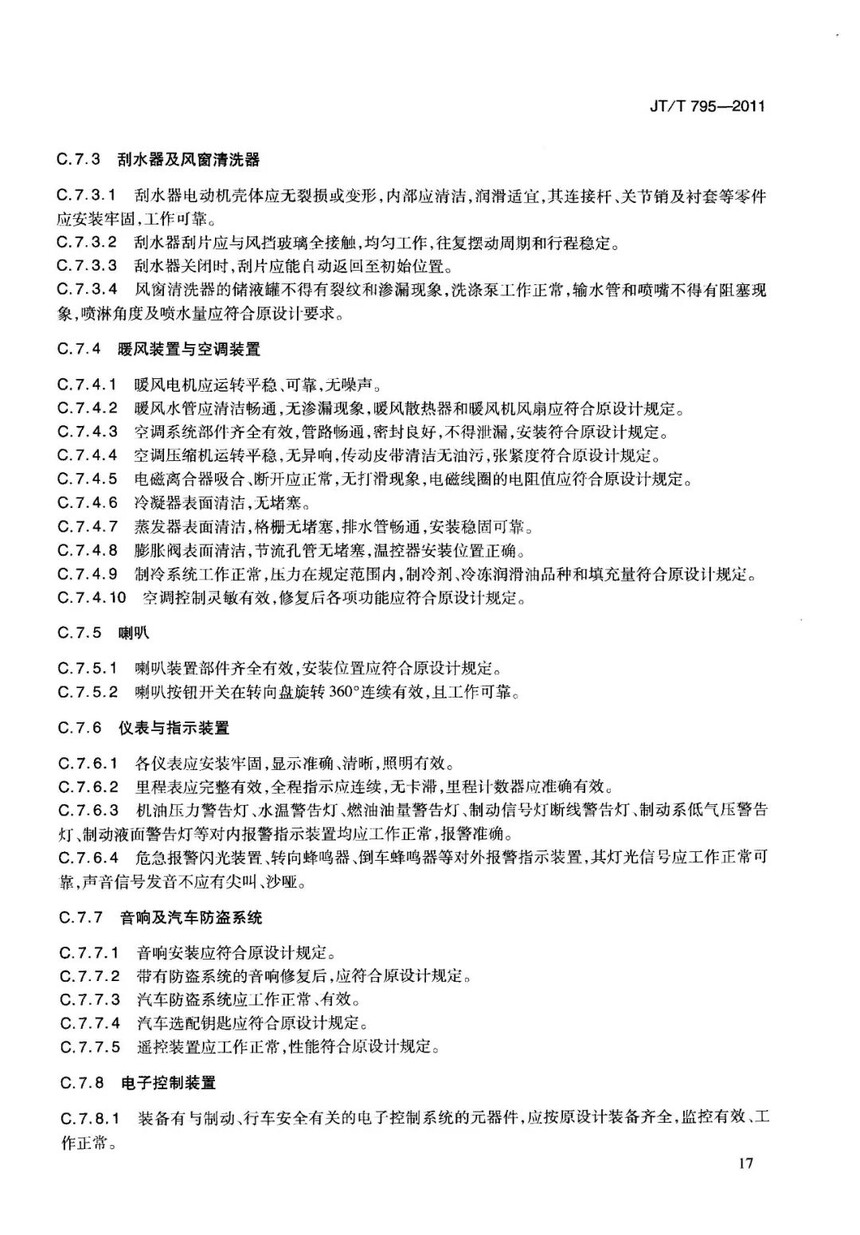

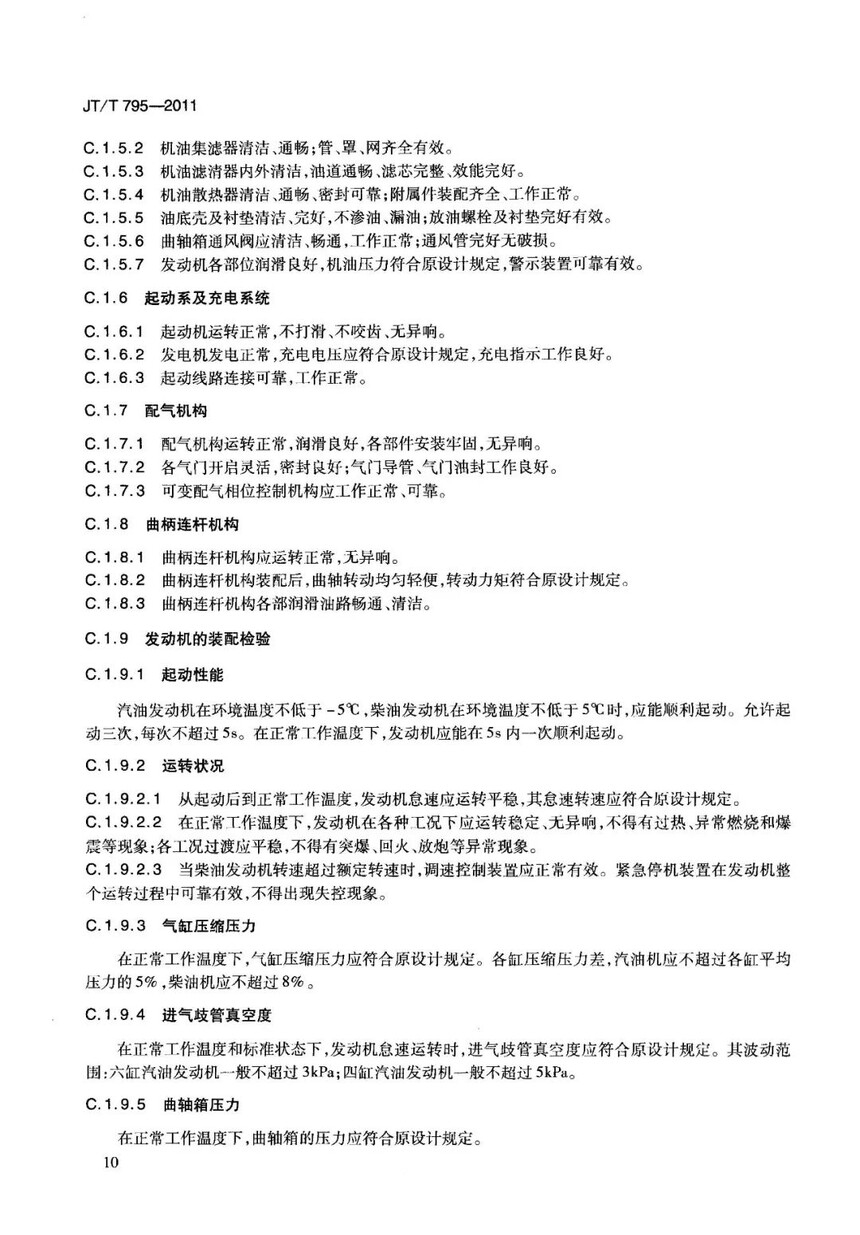

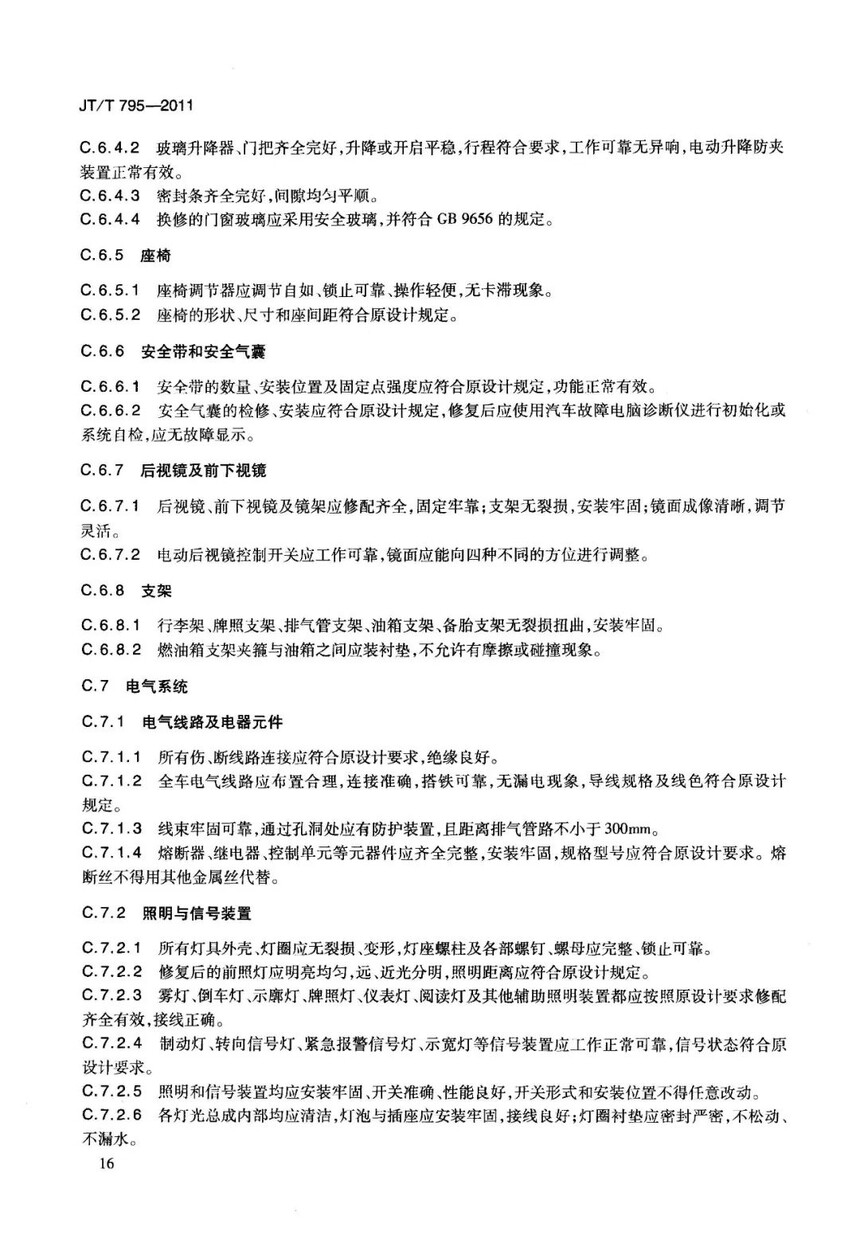

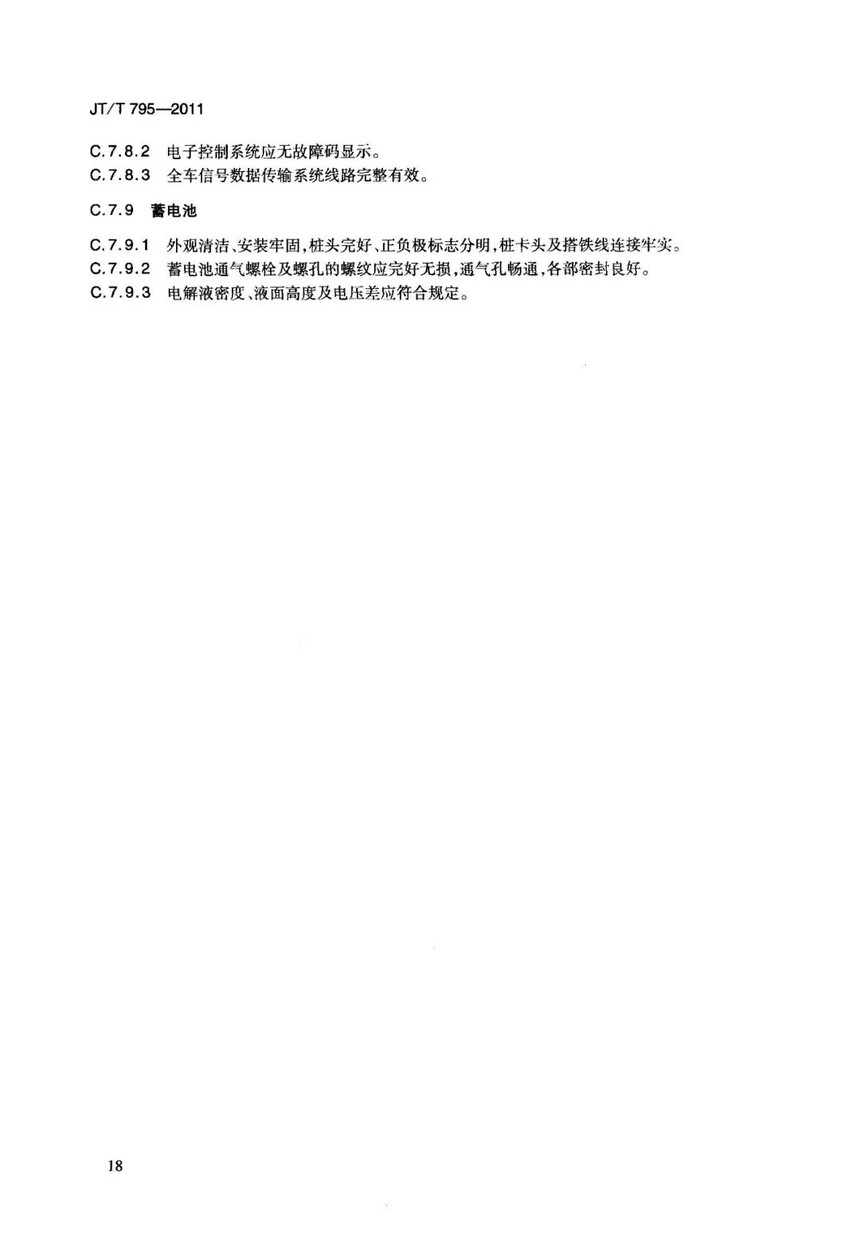

附錄D（規范性附錄）竣工檢驗技術要求

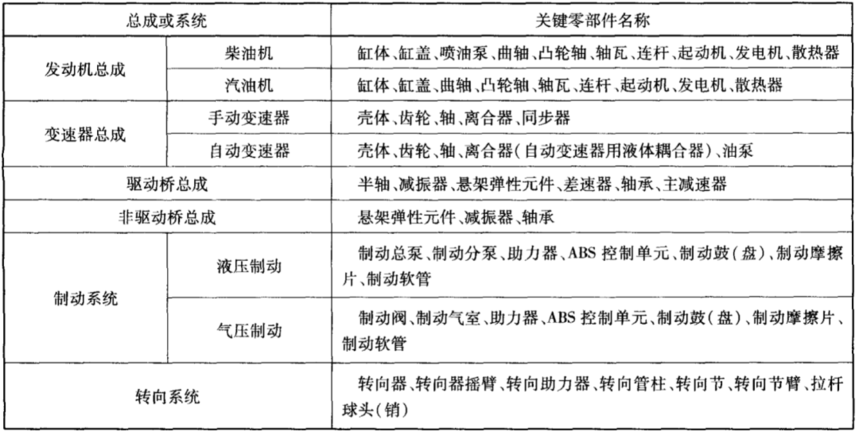

附錄E（規范性附錄）關鍵零部件列表

本標準按照GB/T1.1-2009給出的規則起草。

本標準由全國汽車維修標準化技術委員會（SAC/TC247）提出并歸口。

本標準起草單位：交通運輸部公路科學研究院。

本標準參加單位：北京市交通委員會運輸管理局、云南省交通科學研究所、北京中保研汽車技術研究院、上海杜卡汽車設備有限公司、寧夏回族自治區道路運輸管理局、北京英華五方汽車銷售服務有限公司。

本標準主要起草人：許書權、劉元鵬、渠樺、全曉平、馮君、牛會明、王懷起、楊圣文、田曉明、張躍人。

事故汽車修復技術規范

本標準規定了事故汽車修復的作業流程、工藝要求、配件修換原則及質量保證。

本標準適用于汽車事故損傷的修復。

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB4785汽車及掛車外部照明和光信號裝置的安裝規定

GB/T5336大客車車身修理技術條件

GB/T5624汽車維修術語

GB7258機動車運行安全技術條件

GB9656汽車安全玻璃

GB14166機動車成年乘員用安全帶和約束系統

GB/T18276汽車動力性臺架試驗方法和評價指標

GB18565營運車輛綜合性能要求和檢驗方法

GB/T18697聲學汽車車內噪聲測量方法

QC/T484汽車油漆涂層

GB/T5624和GB7258中確立的以及下列術語和定義適用于本文件。

3.1原設計 original design

汽車制造廠或按照規定程序批準的設計、改造、改裝及維修的技術文件。

3.2事故汽車 acciden tvehicle

因意外事故而損傷的汽車。

3.3事故汽車修復 restoration of accident vehicle

為恢復事故汽車損傷部位的幾何尺寸和使用性能，使之接近或達到原車技術狀況的作業過程。

3.4 受損件 damaged parts

因事故導致技術參數、性能指標不能達到相關技術標準或原設計要求，需要更換或修理的零部件。

3.5彎曲變形 bending deformation

損傷部位與非損傷部位過渡平滑、連續，可以通過拉拔矯正使之恢復到事故前的狀態而不會留下永久性變形的損傷形式。

3.6折曲變形 folding deformation

彎曲變形劇烈，曲率半徑很小，通常在很短的長度上彎曲90°以上，通過拉拔矯正仍有明顯的裂紋和開裂，或者出現永久變形帶，需經高溫熱處理才能恢復到事故前狀態的損傷形式。

4.1進廠檢驗

4.1.1損傷診斷

4.1.1.1依據事故形態，分析碰撞角度、方向、車速，記錄車型結構、尺寸參數、車身材質等信息。

4.1.1.2對汽車損傷情況進行診斷，確定損傷部位及受損件范圍。

4.1.1.3根據診斷結果填寫事故汽車損傷診斷單（參見附錄A)，并歸人維修檔案。

4.1.2損傷等級評定

4.1.2.1以車身（含駕駛室）總成、發動機總成、變速器總成、驅動橋總成、非驅動橋總成、車架（承載式車身）總成、制動系統及轉向系統受損數量為界定依據，進行整車損傷等級評定。

4.1.2.2整車損傷等級劃分為一級損傷、二級損傷和三級損傷，損傷等級評定方法按照附錄B的規定進行。

4.1.3 確定修復作業項目

4.1.3.1根據損傷診斷結果確定作業項目，同時應注明事故損傷項目和非事故損傷項目。

4.1.3.2在修復過程中，需要增加維修項目或擴大維修范圍的，應先征得送修人同意并簽訂維修補充合同。

4.2 過程檢驗

4.2.1根據所確定的作業項目制定修復方案，并按照工藝要求及相關技術文件實施修理。

4.2.2修復過程中應按照附錄C的規定對維修項目進行過程檢驗，并記錄檢驗結果。

4.3 竣工檢驗

4.3.1修復完成后應按照附錄D規定的技術要求進行竣工檢驗，并記錄檢驗結果。

4.3.2一級損傷的事故汽車修復后應進行全項檢驗；二級損傷、三級損傷的事故汽車修復后可根據維修項目及損傷關聯情況進行部分項目檢驗。

4.3.3不具備竣工檢驗能力的承修單位，應委托有資質的檢測機構進行檢驗。

4.3.4竣工檢驗不合格的車輛應進行返修。

5.1拆卸

5.1.1車輛解體和總成分解時，應注意安全，不得違規操作。

5.1.2總成分解時，對裝配有特殊要求的配套件，均應標明記號，精密配合偶件應成對放置在清潔、干燥的環境中。

5.1.3車輛解體和總成分解過程中，應根據原設計要求采用合理的拆卸順序，掌握合適的拆卸強度。

5.1.4總成分解后，應對零部件進行清洗、檢查，按照“可用”、“需修”和“不可用”對零部件的完好（或損壞）狀態和可修復（或不可修復）狀態進行標識、分類。

5.1.5拆下的總成、零部件及各種螺栓、螺母、墊圈等，應分類放置在規定的臺架上或容器內。

5.2車架／車身校正

5.2.1車架或承載式車身變形后，應使用專業的拉伸、整形設備和測量工具進行形狀和位置恢復。車架、車身校正應滿足以下要求：

a)拉伸校正應定位準確、牢靠；拉伸強度、方向合理；

b)拉伸校正應遵循“多點多向拉伸”原則，并充分釋放各構件的應力；

c)在每次拉伸前、拉伸中和拉伸后應進行尺寸測量，防止拉伸不足或拉伸過度。

5.2.2車架或承載式車身結構件應在冷態下進行機械校正。對于變形嚴重，用冷壓不易校正時，允許局部加熱校正，高強度以上鋼板加熱溫度不得高于200℃，低碳鋼鋼板加熱溫度不得高于700℃，加熱持續時間均不得超過3min，且不得用鐵錘直接擊打，并自然冷卻。

5.2.3對變形嚴重、不易校正的構件進行切割、更換時，應采用冷態切割或等離子切割方式，不能使用氧乙快切割高強度鋼板件；切割位置應避開防撞吸能區、強度支撐點和應力集中區，并按維修子冊規定的切割線進行切割。

5.3車身板件更換

5.3.1新板件安裝之前，車身三維尺寸應校正正確。

5.3.2板件整體更換時，應按原焊縫進行分離和連接；部分更換時，應按照維修于冊規定切割線進行切割。切割時，應根據新板件連接的方式留好搭接或連接縫。

5.3.3板件更換時應定位準確，與相鄰板件的縫隙應符合原設計要求。

5.4焊接和粘接

5.4.1焊接方式和焊機型號的選擇應符合原設計規定。

5.4.2焊接前，應清除板件表面的油污、鐵銹和涂層，并對焊接縫內部鋼板進行防銹處理。

5.4.3焊接后，應對焊接處及裸鐵進行防腐處理。

5.4.4焊縫表面應平整光滑，焊點分布均勻，無焊穿、脫焊、漏焊、夾渣等焊接缺陷。

5.4.5用探傷儀檢查焊接部位，焊縫應無裂紋。

5.4.6不得對轉向搖臂、直拉桿、橫拉桿、轉向節臂及球頭銷進行任何焊接加熱修理；不得將駕駛座椅進行焊接固定修理；不得將鋼板支座、吊耳座與車架焊接在一起。

5.4.7有粘接要求的部件應按照原設計要求進行。

5.5涂裝

5.5.1車架、駕駛室、貨箱及車身部件修復后應根據原設計規定噴漆，涂料類型及組分應符合原設計規定。

5.5.2噴涂前應徹底清除板件表面的舊漆膜、油污、鐵銹及泥垢，并及時進行防銹、防腐處理。

5.5.3金屬板上不顯著的凹凸部位，允許用膩子填平。膩子厚度不得超過3mm。膩子的選用和刮涂應正確、合理，干燥后應粘接牢固，打磨平整光滑。

5.5.4底漆和面漆噴涂次數、漆膜厚度以及每道漆噴涂后的間隔時間應符合原設計規定，并視情對面潦表面進行拋光處理。

5.5.5底漆和面擦噴涂完成后，應對噴漆部位進行烘烤，烘烤溫度、時間應符合相關規定。

5.5.6不需要涂漆的電鍍件、玻璃制件等處，不得有漆痕。

5.6裝配

5.6.1各部裝配順序、配合間隙應符合原設計規定。裝配后，應工作正常，密封良好，不得有漏油、漏水和漏氣現象。

5.6.2全車所有螺栓、螺母應裝配齊全，鎖止可靠。有擰緊順序和擰緊力矩要求的螺栓、螺母，在裝配時應使用扭力扳手按規定的擰緊順序達到規定的擰緊力矩和擰轉角度；一次性使用的螺栓、螺母嚴禁重復使用。

5.6.3所有平墊片、彈簧墊圄、開口銷、保險鎖片及金屬鎖絲等，應按原設計要求裝配齊全；開口銷及金屬鎖絲的直徑應與穿孔配合嚴密，并且鎖止方法正確。

5.6.4各部油道、油孔、管道內部應清潔暢通，密封良好，壓力、流量等性能參數應符合原設計規定。

5.6.5總成裝配后，如需冷磨、熱試，應按工藝要求和技術條件進行處理；熱試后，應更換潤滑油、機油濾清器或濾芯，原設計有特殊規定的按相應規定進行處理。

6.1整車生產廠有明確規定要求更換的，應予以更換。

6.2附錄E中規定的相關零部件損壞后，應予以更換。

6.3車身結構件損壞以彎曲變形為主應進行修理，折曲變形為主應進行更換。

6.4車身板件有嚴重折由變形或撕裂的，應予以更換。

6.5車門防撞桿、防撞梁、中柱加強板和前后保險杠加強梁等超高強度車身板件，損壞后在冷態下不能校正的，應予以更換。

6.6連接車身與車架、車身板件之間的車身緊固件損壞后，應予以更換。

6.7電子元件、控制單元撞擊損傷、燒蝕的，或經檢測功能失效的，應予以更換。

6國8因事故造成線柬破損、燒蝕、斷裂的，應更換相應的線束總成。

6.9在事故中發生作用的安全氣囊，涉及的相關安全部件應予以更換；未發生作用的安全氣囊，應按整車生產廠的要求檢驗合格后方可使用。

6.10因事故功能失效的安全帶應予以更換；未發生作用的安全帶，根據GB14166規定的相關方法檢驗合格后方可使用。

6.11所更換的零部件均應符合原設計要求。

7.1一級損傷和二級損傷的事故汽車檢驗合格后，應簽發竣工出廠合格證。

7.2事故汽車修復質量保證期自維修竣工出廠之日起開始計算，以質量保證期中行駛里程或日期先達到者為準：

a)一級損傷、二級損傷和涉及漆面部件的三級損傷的事故汽車：20OOOkm或者100日；

b)三級損傷（漆面部件除外）的事故汽車：2000km或者10日。
